01 · Reglamento de Baja Tensión
Protocolo REBT
El Reglamento Electrotécnico para Baja Tensión (REBT) obliga a verificar toda instalación nueva o modificada antes de su puesta en servicio. El protocolo de control documenta, medida a medida, que la instalación cumple cada requisito: continuidad de los conductores de protección, aislamiento de la red, resistencia de tierra y de bucle, disparo de los diferenciales y secuencia de fases. Sin ese protocolo, la instalación no puede legalmente energizarse.
Familias de medida del protocolo
Continuidad
VerificadoConductores de protección y equipotenciales
Aislamiento
VerificadoResistencia entre conductores y tierra
Resistencia de tierra
VerificadoToma de tierra de la vivienda
Resistencia de bucle
VerificadoImpedancia del bucle de falta
Diferenciales (RCD)
VerificadoDisparo y tiempos de corte
Tensión y frecuencia
VerificadoParámetros de la red
Secuencia de fases
VerificadoOrden y rotación de fases
Memoria técnica
- · Esquemas unifilares y multifilares
- · Relación de materiales y cuadros
- · Cálculos de cargas y dimensionado
- · Croquis de la instalación
Verificación
- · Ensayos previstos por la ITC-BT
- · Registro de cada medida
- · Conformidad con los límites del REBT
- · Firma del instalador autorizado
02 · Instrumento de medida
KCER 01MF

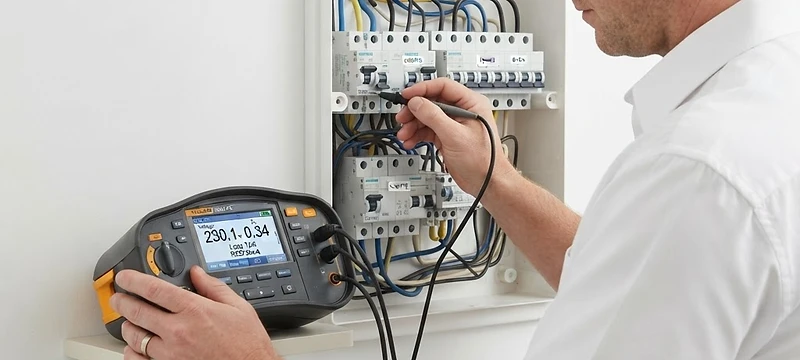

Para levantar el protocolo usamos el KCER 01MF, un comprobador de seguridad multifunción para sistemas monofásicos con categoría de medida CAT IV 400 V. Reúne en un solo equipo todas las pruebas que exige el REBT: aislamiento hasta 4.000 MΩ, resistencia de bucle, resistencia de tierra, continuidad, ensayo de diferenciales, tensión, frecuencia y secuencia de fases. Su pantalla a color, el volcado por USB o Bluetooth y la app móvil permiten registrar cada medida y adjuntarla al protocolo sin papel.
Cobertura de pruebas del KCER 01MF
Mediciones
- · Aislamiento hasta 4.000 MΩ (1.000 V)
- · Resistencia de bucle y de tierra
- · Continuidad de protección
- · Ensayo de diferenciales x1/2, x1, x2, x5
- · Tensión AC/DC y frecuencia
- · Secuencia de fases
Conectividad
- · Pantalla LCD a color
- · Volcado por USB y Bluetooth
- · Tarjeta de memoria SD
- · App Android e iOS
- · Software para Windows
- · Idioma seleccionable
03 · Documento entregable
Protocolo en PDF
El protocolo se entrega en un único documento PDF, firmado y fechado, que reúne la memoria técnica, los esquemas, las medidas registradas con el KCER 01MF y las condiciones particulares que ENDESA exige para el punto de suministro. Es el documento que respalda la legalidad de la instalación y que el cliente conserva como garantía de que su vivienda cumple la normativa vigente.
Protocolo REBT
- · Memoria y esquemas de la instalación
- · Todas las medidas del REBT
- · Ensayos de diferenciales y bucle
- · Conformidad con la ITC-BT
- · Firma del instalador autorizado
Condiciones ENDESA
- · Condiciones particulares del punto de suministro
- · Compatibilidad con la red de ENDESA
- · Documentación para el alta
- · Requisitos del ICP
- · Validación previa a la conexión
